Расширительный бак системы отопления: устройство, расчет и подбор лучшего варианта

Расширительный бак является неотъемлемой частью системы отопления. Он выполняет важную функцию — компенсирует изменения объёма теплоносителя при его нагреве и охлаждении. Без данного устройства работа системы может быть нарушена, что приведёт к множеству неприятных последствий, вплоть до разрыва трубопроводов и поломок оборудования.

Расширительные баки подбираются исходя из особенностей конкретной системы отопления. Для этого производится расчёт необходимого объёма расширительного бака и выбор наиболее подходящего его типа и конструкции. Важно учитывать максимально возможные температуры и давления в системе, а также характеристики используемого теплоносителя — воды или другой жидкости.

При выборе расширительного бака также учитываются различные факторы, такие как доступное пространство для установки, уровень шума, стоимость и практичность обслуживания. Помимо традиционных расширительных баков, существуют более современные решения, такие как гидроаккумуляторы и баки с мембранным сосудом. Используя современные технологии и материалы, эти баки обеспечивают более комфортную и надёжную работу системы отопления.

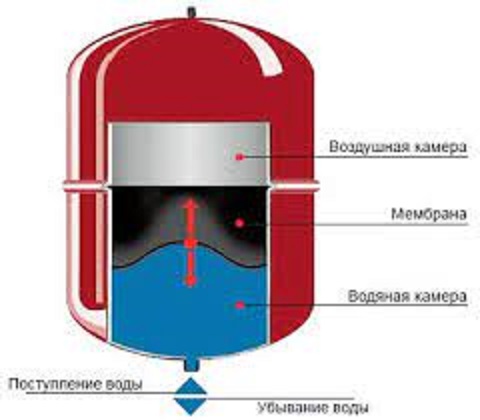

Устройство расширительного бака

Основные элементы расширительного бака:

• Сосуд: это основная часть бака, которая выполняет роль резервуара для расширения жидкости. Обычно сосуд изготавливается из металла и имеет закрытую форму. Он имеет специальную мембрану, которая разделяет его на две части: полость с воздухом и полость с водой или другой рабочей жидкостью.
• Подключения: на баке есть два отверстия для подключения к системе отопления. Одно отверстие служит для подачи жидкости из системы, а другое для возвращения ее обратно в систему.
• Клапан отбора: это устройство, которое устанавливается на выходе из бака и служит для регулирования давления и расхода жидкости в системе. Оно автоматически открывается или закрывается в зависимости от давления в системе.

Принцип работы расширительного бака заключается в следующем:

1. Когда система отопления нагревается, жидкость начинает расширяться и объем жидкости в системе увеличивается. Избыточная жидкость поступает в расширительный бак, где она заполняет полость с воздухом.
2. При охлаждении системы отопления, объем жидкости снижается, а воздух в полости с воздухом сжимается. Это позволяет системе поддерживать необходимое давление и рабочий объем жидкости.

Учитывая эти принципы, расширительный бак должен быть правильно подобран и установлен в системе отопления. Расчет объема расширительного бака зависит от таких параметров, как вместимость сосуда, предельное давление в системе и коэффициент объемного расширения жидкости.

Важно отметить, что расширительный бак нужно регулярно проверять на наличие повреждений или износа, а также отслеживать его давление. Такие меры помогут избежать возможных аварий и обеспечить надежную работу системы отопления.

Основные компоненты бака

Расширительный бак системы отопления состоит из нескольких основных компонентов, каждый из которых выполняет свою функцию:

Компонент	Описание
Бутыль	Является основной частью бака и представляет собой вмещающий резервуар для нагретого теплоносителя. Бутыль часто изготавливается из устойчивого к высоким температурам и давлению материала, такого как сталь или нержавеющая сталь.
Крышка	Надежно закрывает бутыль и обеспечивает герметичность системы. Крышка обычно имеет дополнительные отверстия для подключения вентилей и датчиков.
Мембрана	Располагается внутри бутыли и разделяет ее на две секции: секцию с теплоносителем и секцию с воздухом. Мембрана служит для компенсации объемных изменений теплоносителя при нагреве и охлаждении.
Краны и вентили	Используются для подключения бака к системе отопления и регулирования давления в системе.
Манометр	Показывает текущее давление в системе и помогает определить необходимость подкачки воздуха в бак.

Все эти компоненты работают вместе для обеспечения эффективной и надежной работы расширительного бака системы отопления.

Принцип работы расширительного бака

Расширительный бак работает на простом физическом принципе. Он состоит из закрытого металлического резервуара с разделительной мембраной, которая разделяет его на два отсека – водный и газовый. Водный отсек заполняется теплоносителем, а газовый отсек содержит сжатый газ (обычно азот).

Когда теплоноситель нагревается, его объем увеличивается, и избыточное давление перекачивается в расширительный бак. Давление сжатого газа в газовом отсеке делает его гибкую мембрану сжимаемой, позволяя баку поглотить избыточный объем теплоносителя. Когда теплоноситель остывает, он снова возвращается в систему отопления.

Принцип работы расширительного бака необходим для поддержания стабильного давления в системе отопления. Без него, при нагревании воды, давление в системе могло бы значительно возрастать, что могло бы привести к повреждению труб и компонентов. Также можно предотвратить возникновение звуков и проблем, связанных с гидродинамическими ударами.

Правильный расчет и подбор расширительного бака являются важными задачами, которые требуют определенных знаний и опыта. Размер и объем расширительного бака зависит от объема системы отопления и допустимого изменения давления. Неправильно выбранный или установленный бак может быть неэффективен или даже нанести вред системе.

Установка и обслуживание расширительного бака должны выполняться профессионалами с соответствующим опытом и квалификацией. Рекомендуется регулярно проверять состояние бака и выполнять необходимую поддержку, чтобы гарантировать его безопасность и эффективность работы в системе отопления.

Расчет расширительного бака

Один из ключевых параметров – это объем расширительного бака. Он должен быть достаточным для компенсации объемных изменений теплоносителя при разных температурах. Для расчета объема расширительного бака можно использовать следующую формулу:

В = К * Р * (Т_макс — Т_норм) / (Р_норм * T_норм * ΔT)

где:

• В – объем расширительного бака, л;
• К – коэффициент, учитывающий расширение теплоносителя (обычно принимаемый равным 0,05-0,08);
• Р – плотность теплоносителя, кг/м³;
• Т_макс – максимальная рабочая температура системы отопления, °C;
• Т_норм – нормальная температура системы отопления, °C;
• Р_норм – нормальная плотность теплоносителя, кг/м³;
• ΔT – допустимое изменение температуры, °C.

Также необходимо учесть допустимое давление в системе отопления и выбрать соответствующий по размеру исходящий бак. Для этого обычно используется таблица, в которой приведены соответствующие значения объема и давления расширительного бака.

Пример расчета

Допустим, мы имеем систему отопления с параметрами:

• Плотность теплоносителя Р = 1000 кг/м³;
• Максимальная рабочая температура Т_макс = 80°C;
• Нормальная температура Т_норм = 15°C;
• Нормальная плотность теплоносителя Р_норм = 1000 кг/м³;
• Допустимое изменение температуры ΔT = 20°C.

Используя формулу, можно рассчитать объем расширительного бака:

В = 0,07 * 1000 * (80 — 15) / (1000 * 15 * 20) = 0,84 л

Таким образом, для данной системы отопления рекомендуется выбрать расширительный бак объемом примерно 0,84 литра и подходящим давлением.

Помните, что расчеты являются теоретическими и могут отличаться в каждом конкретном случае. Поэтому рекомендуется проконсультироваться с профессионалом перед выбором расширительного бака для вашей системы отопления.

Необходимые данные для расчета

При расчете и подборе расширительного бака для системы отопления необходимо учесть следующие данные:

1. Объем системы отопления. Для определения этого значения нужно учесть площадь помещений, которые должны быть обогреваемыми, а также учитывать тип и материал стен. Важно учесть как помещения, имеющие нормальную теплоизоляцию, так и те, где она недостаточна.
2. Максимальное давление в системе отопления. Это важное значение, которое должно быть измерено, так как исчисляется в барах. Чтобы определить максимальное давление, нужно заполнить систему и измерить значение на манометре.
3. Температура системы отопления. Значение температуры, при котором работает отопительная система, влияет на расчет расширительного бака. Этот параметр влияет на выбор материала, используемого для создания бака и, следовательно, на его стоимость.
4. Вид системы отопления. Для расчета и выбора расширительного бака важно знать тип системы отопления: однотрубную или двухтрубную. Варианты систем отличаются между собой и требуют разных характеристик расширительного бака.
5. Параметры рабочего диапазона бака. Учитывайте минимальное и максимальное давление, а также рабочую температуру. Рабочий диапазон выбирается в соответствии со спецификациями системы отопления.

Имея все эти данные, можно будет точно определить размер и характеристики необходимого расширительного бака для системы отопления.

Формула расчета расширительного бака

Расширительный бак в системе отопления играет важную роль, компенсируя изменения объема охлаждающей жидкости при ее нагреве и расширении. Чтобы правильно выбрать расширительный бак, необходимо знать его необходимый объем.

Формула расчета расширительного бака базируется на следующих значениях:

ΔV — изменение объема охлаждающей жидкости при ее нагреве (в литрах);

α — температурный коэффициент расширения охлаждающей жидкости (в 1/°C). Обычно это значение указывается в технических характеристиках охлаждающей жидкости;

ΔT — ожидаемое изменение температуры охлаждающей жидкости (в °C). Разница между начальной температурой и температурой в самый холодный момент работы системы;

VB — необходимый объем расширительного бака (в литрах), который нужно добавить к системе отопления для компенсации изменения объема охлаждающей жидкости.

Формула расчета расширительного бака выглядит следующим образом:

VB = ΔV * α * ΔT

Применение данной формулы позволяет точно определить необходимый объем расширительного бака в системе отопления, что в свою очередь обеспечивает ее эффективную работу и длительный срок службы.

Подбор лучшего варианта расширительного бака

При выборе расширительного бака необходимо учитывать несколько ключевых факторов:

1. Объем системы отопления: Первым шагом является определение общего объема воды в системе отопления. Это включает объем воды в котле, радиаторах и трубопроводах. Зная этот объем, можно выбрать расширительный бак с подходящим рабочим объемом.

2. Давление в системе: Давление в системе отопления также влияет на выбор расширительного бака. Расширительные баки имеют предельное рабочее давление, которое должно соответствовать максимальному давлению в системе. Неправильный выбор может привести к поломке или протечке.

3. Технические характеристики: Важно учитывать такие технические характеристики, как материал бака (например, нержавеющая сталь или медь), максимальная рабочая температура и особые требования к монтажу.

4. Качество и надежность: Одним из ключевых факторов при выборе расширительного бака является качество и надежность производителя. Важно выбирать баки от известных и проверенных производителей, которые предлагают гарантию на свою продукцию.

5. Стоимость и доступность: Естественно, стоимость расширительного бака также является важным фактором. Важно сравнить цены разных производителей и выбрать бак, который сочетает в себе и приемлемую стоимость, и требуемое качество.

Учитывая все эти факторы, можно подобрать наилучший вариант расширительного бака, который будет соответствовать требованиям и потребностям вашей системы отопления. Помните, что правильный выбор бака способствует более эффективной работе системы отопления и дольшей ее службе.

Размеры и емкость

Обычно размеры и емкость расширительных баков указываются в литрах. При выборе бака необходимо учитывать общий объем воды в системе отопления. Объем бака должен быть достаточным для компенсации увеличения объема воды при нагреве, чтобы избежать повышения давления в системе.

Важно также учитывать допустимое рабочее давление системы отопления. Расширительный бак должен быть способен выдерживать это давление без проблем. Размеры и емкость бака также зависят от типа системы отопления: однотрубной, двухтрубной, с использованием теплого пола и т. д.

При подборе размеров и емкости бака следует обратить внимание на требования производителя оборудования, а также выполнить подробный расчет, учитывая все особенности существующей системы отопления.

Материал и качество

Расширительные баки системы отопления могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь или пластик. Каждый из этих материалов имеет свои преимущества и недостатки, которые следует учитывать при выборе расширительного бака.

Стальные баки обычно применяются в системах с высоким давлением, так как они обладают высокой прочностью и могут выдерживать большие нагрузки. Однако стальные баки требуют регулярной проверки на наличие коррозии и регулярной очистки от грязи и отложений.

Нержавеющие стальные баки являются более долговечными и устойчивыми к коррозии. Они не требуют такой частой проверки и обслуживания, как стальные баки. Однако нержавеющая сталь может быть дороже в производстве, что может повлиять на общую стоимость установки и обслуживания системы отопления.

Пластиковые баки обычно используются в системах с низким давлением. Пластиковые баки имеют меньшую прочность по сравнению со стальными или нержавеющими стальными баками, но они являются более легкими и простыми в установке. Они также менее подвержены коррозии, что может увеличить их срок службы.

• Стальные баки — прочные, но требуют регулярного обслуживания
• Нержавеющие стальные баки — долговечные и устойчивы к коррозии
• Пластиковые баки — легкие и просты в установке

При выборе расширительного бака следует учесть также его качество. Качественный расширительный бак должен быть герметичным, чтобы предотвратить выход пара и воды. Он должен также иметь надежное клапанное устройство для сброса излишнего давления. Качественный бак должен быть сертифицирован и соответствовать всем необходимым стандартам и требованиям безопасности.

Бренд и репутация производителя

При выборе расширительного бака для системы отопления важно обратить внимание на бренд и репутацию производителя. Репутация производителя играет важную роль, так как она отражает его профессионализм, надежность и качество выпускаемой продукции.

Когда вы выбираете расширительный бак, рекомендуется обратить внимание на известных и надежных производителей, которые зарекомендовали себя на рынке. Такие производители, как Grundfos, Reflex, Flamco и другие, имеют долгую историю успешной работы и отличные отзывы от потребителей.

Бренд также влияет на долговечность и надежность расширительного бака. Известные производители обычно используют высококачественные материалы и тщательно тестируют свою продукцию, чтобы обеспечить ее безопасность и эффективность. Это помогает уверенно выбрать расширительный бак, который будет служить долгие годы без проблем и поломок.

Кроме того, репутация производителя может быть связана с его сервисной поддержкой и гарантией. Если бренд имеет хорошую репутацию, вероятно, у него также будет команда квалифицированных специалистов, готовых помочь с установкой и обслуживанием расширительного бака. Кроме того, производители с хорошей репутацией обычно предлагают длительные гарантии на свою продукцию, что является дополнительным подтверждением их доверия к своему товару.

В целом, при выборе расширительного бака для системы отопления стоит обратить внимание на репутацию и бренд производителя. Это поможет убедиться в надежности и качестве выбранного продукта, а также предоставит дополнительную поддержку и гарантии в будущем.

1. Расширительный бак является неотъемлемой частью системы отопления и необходим для компенсации изменений объема теплоносителя при его нагреве и охлаждении.
2. При выборе расширительного бака необходимо учитывать объем системы отопления, допустимое давление и температуру, а также особенности эксплуатации.
3. Правильный расчет объема расширительного бака позволяет обеспечить надежное функционирование системы отопления и сохранить ее работоспособность на протяжении всего сезона.
4. В зависимости от конкретных условий эксплуатации, могут быть применены различные типы расширительных баков, такие как мембранные, расширительные баки с поплавком или без, гидравлические разделители и т. д.
5. При монтаже и подключении расширительного бака необходимо соблюдать все требования и рекомендации производителя, чтобы избежать возможных проблем и повреждений системы.

В целом, выбор и установка правильного расширительного бака являются важными этапами при создании или модернизации системы отопления. Исходя из особенностей конкретной системы и учета всех необходимых параметров, можно обеспечить эффективное и безопасное функционирование отопительной системы на длительное время.
