Запорная арматура: классификация и основные термины

Запорная арматура — это устройство, которое используется для регулирования потока жидкости или газа в различных технических системах. Она является неотъемлемой частью инженерного оборудования и применяется в различных отраслях, включая нефтегазовую, химическую, водопроводную и другие промышленности.

Классификация запорной арматуры основана на её принципе работы и типе подвижных элементов. Существуют различные виды запорной арматуры: задвижки, клапаны, вентили, дроссели и др. Каждый из них имеет свои особенности, применение и преимущества.

Различные термины активно используются при работе с запорной арматурой. Одним из ключевых терминов является «подседелочная группа». Это устройство, которое состоит из тела арматуры, подседела, герметизирующих элементов и приводов. Оно отвечает за герметичность и надёжность работы всей запорной системы. В случае необходимости ремонта или замены элементов, подседелочная группа позволяет легко осуществить эти операции без остановки всей системы.

Кроме того, важными терминами являются «диаметр арматуры» и «давление». Диаметр арматуры определяет размер отверстия или прохода в арматуре, через которое протекает жидкость или газ. Давление обозначает силу, с которой жидкость или газ действуют на арматуру. Оба этих параметра критически важны для выбора и правильной эксплуатации запорной арматуры.

Что такое запорная арматура?

Основная задача запорной арматуры — это обеспечение возможности полного прекращения или ограничения потока среды в системе. Она также позволяет регулировать давление и направление потока, обеспечивая безопасность и эффективность работы системы.

Запорная арматура может иметь различные типы и конструкции, включая задвижки, затворы, клапаны, вентили и пробки. В зависимости от своего назначения, она может быть выполнена из различных материалов, таких как сталь, чугун, латунь или пластик.

Этот вид оборудования играет важную роль в обеспечении надежности и безопасности работы трубопроводных систем. Он используется для предотвращения утечек, снижения риска аварий и обеспечения возможности проведения ремонтных работ без остановки всей системы.

Использование правильной запорной арматуры и ее правильное управление являются ключевыми факторами для обеспечения эффективной и безопасной работы системы трубопровода.

Запорная арматура: определение и основное назначение

Она играет ключевую роль в различных отраслях промышленности, таких как нефтегазовая, энергетическая, химическая и водоочистительная. Запорная арматура позволяет контролировать потоки, останавливать или регулировать их в нужные моменты, а также обеспечивать предотвращение аварийных ситуаций и потерь материалов.

Основными видами запорной арматуры являются клапаны, затворы, задвижки и выпускные устройства. Каждый вид имеет свою уникальную конструкцию и способ действия, но все они выполняют одну и ту же функцию — регулирование и перекрытие потока в нужный момент.

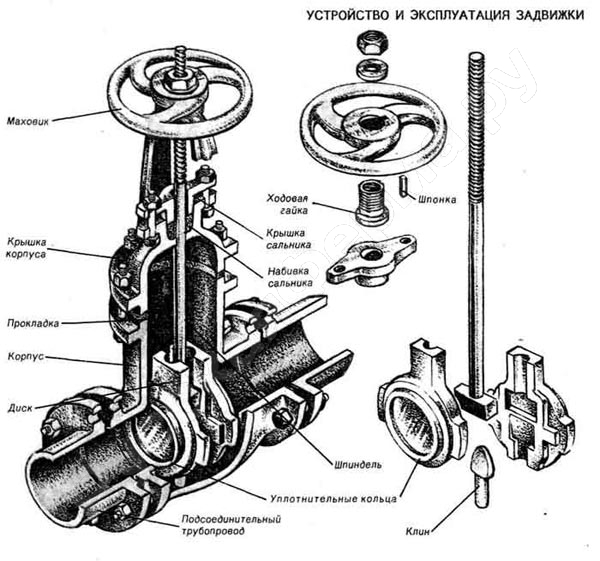

Конструкция и принцип работы

• Корпус: это основная часть запорной арматуры, которая содержит все остальные элементы. Корпус выполняет функцию оболочки и защищает внутренние детали от внешних воздействий.
• Затвор: это элемент, который осуществляет открытие и закрытие потока среды. Затвор может быть различных типов, например, вентильный, шаровый или дисковый.
• Привод: используется для управления движением затвора. Привод может быть ручным или автоматическим. Ручной привод обычно представляет собой рычаг или колесо для вращения затвора. Автоматический привод может быть электрическим, гидравлическим или пневматическим.
• Уплотнения: служат для предотвращения протечек и обеспечивают герметичность арматуры. Они обычно расположены между корпусом и затвором.
• Трубопроводы и фланцы: необходимы для соединения запорной арматуры с трубопроводами. Фланцы обеспечивают прочное и герметичное соединение.

Принцип работы запорной арматуры заключается в открытии и закрытии затвора для контроля потока среды в трубопроводе. Когда затвор открыт, поток проходит свободно, а когда затвор закрыт, поток блокируется. Привод используется для управления затвором и позволяет открыть или закрыть его по заданной команде.

Запорная арматура имеет широкий спектр применения, включая коммунальные сети, промышленные процессы, нефтегазовую промышленность и другие отрасли. Благодаря своей конструкции и принципу работы, она обеспечивает надежный контроль и регулирование потока среды в системе трубопроводов.

Важность использования запорной арматуры

Использование запорной арматуры существенно влияет на процесс эксплуатации технической системы. Корректно подобранная и установленная запорная арматура позволяет регулировать потоки среды, обеспечивает возможность проведения ремонтных работ и предотвращает утечки рабочей среды.

Важность использования запорной арматуры также проявляется в возможности предотвращения аварийных ситуаций. В случае возникновения непредвиденных ситуаций, как, например, повреждение трубопроводов, запорная арматура позволяет остановить поток рабочей среды в системе и таким образом предотвратить утечку среды и ее разрушительное воздействие на окружающую среду.

Таким образом, правильное использование и установка запорной арматуры играют ключевую роль в обеспечении безопасной и надежной работы технических систем, а также в экономии ресурсов и предотвращении аварийных ситуаций. При выборе запорной арматуры необходимо учесть специфику системы, рабочих условий и требования к управлению потоками среды, чтобы обеспечить эффективную работу системы в течение всего ее срока эксплуатации.

Классификация запорной арматуры

Запорная арматура классифицируется в соответствии с ее назначением, применяемым материалом и способом управления.

По назначению запорная арматура делится на следующие типы:

1. Краны – устройства, обеспечивающие открытие или закрытие потока среды в трубопроводе.

2. Клапаны – предназначены для контроля и регулирования потока среды в трубопроводах.

3. Вентили – позволяют открыть или закрыть поток среды при наличии давления.

4. Задвижки – специальные устройства для управления потоком среды, обеспечивают полное открытие или закрытие трубопровода.

По применяемому материалу запорная арматура может быть:

1. Металлической – изготовлена из металла (например, стали или чугуна).

2. Пластмассовой – изготовлена из различных типов пластмасс, таких как полипропилен или поливинилхлорид (ПВХ).

3. Комбинированной – состоит из различных материалов, например, металл и пластмасса.

Способ управления запорной арматурой также определяет ее классификацию:

1. Ручной – управление осуществляется вручную с помощью рукоятки или ручки.

2. Автоматический – управление осуществляется с помощью сигналов из автоматических систем или датчиков.

3. Пневматический – управление осуществляется с помощью сжатого воздуха.

4. Гидравлический – управление осуществляется с помощью жидкости под давлением.

Классификация запорной арматуры позволяет выбирать наиболее подходящий тип и характеристики для конкретной системы или установки.

Разделение по типу механизма

Запорная арматура может классифицироваться в зависимости от типа механизма, который обеспечивает функционирование.

Основные типы механизмов, используемых в запорной арматуре:

Механическая запорная арматура	В основе работы этого типа арматуры лежит физическое движение механических частей, которые выполняют функцию запирания и открывания потока. Примерами механической запорной арматуры являются воротковые клапаны и шаровые краны.
Гидравлическая запорная арматура	Этот тип механизма использует гидравлическое давление для запирания и открытия потока. Он позволяет более точное и управляемое регулирование потока. Примером гидравлической запорной арматуры может служить гидравлический клапан.
Пневматическая запорная арматура	В этом типе механизма давление воздуха используется для контроля потока. Пневматическая запорная арматура может работать быстрее и обладает высокой автоматизацией. Примеры пневматической запорной арматуры включают пневматические клапаны и дроссели.
Электрическая запорная арматура	Данный тип механизма управляет потоком с помощью электрического сигнала. Электрическая запорная арматура может быть полностью автоматизирована и контролироваться с помощью компьютерных систем. Примерами электрической запорной арматуры являются электрические клапаны и соленоидные клапаны.

Выбор конкретного типа запорной арматуры зависит от требуемых характеристик функционирования и условий эксплуатации.

Разделение по материалу изготовления

Запорная арматура может быть изготовлена из различных материалов в зависимости от условий эксплуатации и требований к прочности и долговечности. Разделение по материалу изготовления позволяет выбрать наиболее подходящую арматуру для конкретных условий.

В зависимости от материалов, запорная арматура может быть:

• Металлической: изготавливается из различных металлов, таких как сталь, чугун, бронза и др. Металлическая арматура обладает высокой прочностью и устойчивостью к воздействию различных факторов окружающей среды.
• Пластиковой: изготавливается из современных полимерных материалов, таких как полипропилен, полиэтилен, поливинилхлорид и др. Пластиковая арматура отличается легкостью, коррозионной стойкостью и хорошей изоляцией.
• Керамической: изготавливается из керамических материалов. Керамическая арматура обладает высокой прочностью и устойчивостью к высоким температурам.
• Комбинированной: когда в конструкции арматуры используются различные материалы с целью объединения их положительных свойств.

Выбор материала изготовления запорной арматуры зависит от множества факторов, таких как тип транспортируемой среды, рабочее давление и температура, требования к герметичности и другие. Важно подобрать подходящую арматуру, чтобы обеспечить надежность и безопасность системы.

Разделение по виду применения

Запорная арматура используется в различных отраслях промышленности и строительства. В зависимости от своего предназначения, она может быть классифицирована по виду применения.

Водопроводная арматура предназначена для управления потоком воды в системах водоснабжения и канализации. Она включает в себя ворота, задвижки, клапаны и другие устройства, которые позволяют открывать и закрывать водопроводные трубопроводы.

Нефтегазовая арматура используется в нефтегазовой промышленности для контроля потока нефти, природного газа и других газовых и жидких сред. Она включает в себя шаровые клапаны, затворы, запорные и регулирующие клапаны и другие устройства, необходимые для безопасной эксплуатации нефтегазовых систем.

Уникальные требования могут предъявляться и к арматуре для химической промышленности. Для работы с агрессивными химическими веществами используются специальные материалы и конструкции, которые обеспечивают надежную и безопасную работу оборудования.

Также существуют специализированные виды запорной арматуры, которые применяются в пожарной и сантехнической технике, в системах кондиционирования и вентиляции, в гидротехнических сооружениях и других областях. Каждый тип арматуры имеет свои особенности и применение, и выбор конкретного вида арматуры зависит от требований и условий эксплуатации.

Основные термины, связанные с запорной арматурой

В мире запорной арматуры существуют множество терминов, которые позволяют точно описать и классифицировать данное оборудование. Ниже представлены некоторые основные термины, использование которых необходимо знать при работе с запорной арматурой.

1. Задвижка: направляющий механизм в виде клапана, предназначенный для открытия и закрытия потока среды в трубопроводе.
2. Клапан: устройство, используемое для контроля потока жидкости или газа в трубопроводе. Клапан может иметь различные типы привода, такие как ручной или автоматический.
3. Кран: арматура, используемая для перекрытия и открытия потока среды в трубопроводе. Краны обычно имеют ручной привод.
4. Поворотный сегмент: часть задвижки или вентиля, которая вращается при перемещении из полностью закрытого положения в полностью открытое положение. Он изменяет поток среды, блокируя или разрешая его прохождение.
5. Корпус: внешняя оболочка арматуры, которая содержит все внутренние компоненты и помогает защитить их от внешних воздействий.
6. Прокладка: уплотнение, используемое для предотвращения утечки среды через разъединение, соединение или сквозную отверстие. Прокладки могут быть изготовлены из различных материалов, например, резины или металла.
7. Привод: механизм, который позволяет открыть или закрыть запорное устройство. Привод может быть ручным (например, рукояткой или редуктором) или автоматическим (например, электрическим или пневматическим).
8. Регуляторное устройство: компонент запорной арматуры, который позволяет регулировать поток среды. Регуляторные устройства обычно имеют дополнительные механизмы, такие как регулировочные винты или моторы.

Это лишь некоторые из основных терминов, используемых в контексте запорной арматуры. При работе с данным оборудованием рекомендуется быть знакомым с полным списком терминов, так как они будут основой для общения и понимания в данной области.

Краны и вентили

Краны представляют собой устройства с поворотным или подвижным элементом, который может быть использован для открытия или закрытия потока. В зависимости от конструкции, краны могут быть шаровыми, затворными, запорными и т.д.

Вентили представляют собой устройства с перемещающимся элементом, который может служить для изменения протока жидкости или газа. Вентили делятся на различные типы, такие как шаровые, клиновые, дисковые и т.д.

Краны и вентили играют важную роль в многих отраслях, включая промышленность, строительство, водоснабжение и т.д. Они обеспечивают надежное и эффективное регулирование протока и обеспечивают безопасность и нормальное функционирование системы.

При выборе кранов и вентилей необходимо учитывать множество факторов, таких как рабочее давление, тип жидкости или газа, температура и др. Кроме того, важно правильно установить и обслуживать запорную арматуру, чтобы гарантировать ее долговечность и безопасность.

В общем, краны и вентили являются неотъемлемой частью системы запорной арматуры и выполняют важные функции в регулировании потока веществ. Их правильный выбор и использование являются ключевыми для эффективной работы системы и обеспечения безопасности.
