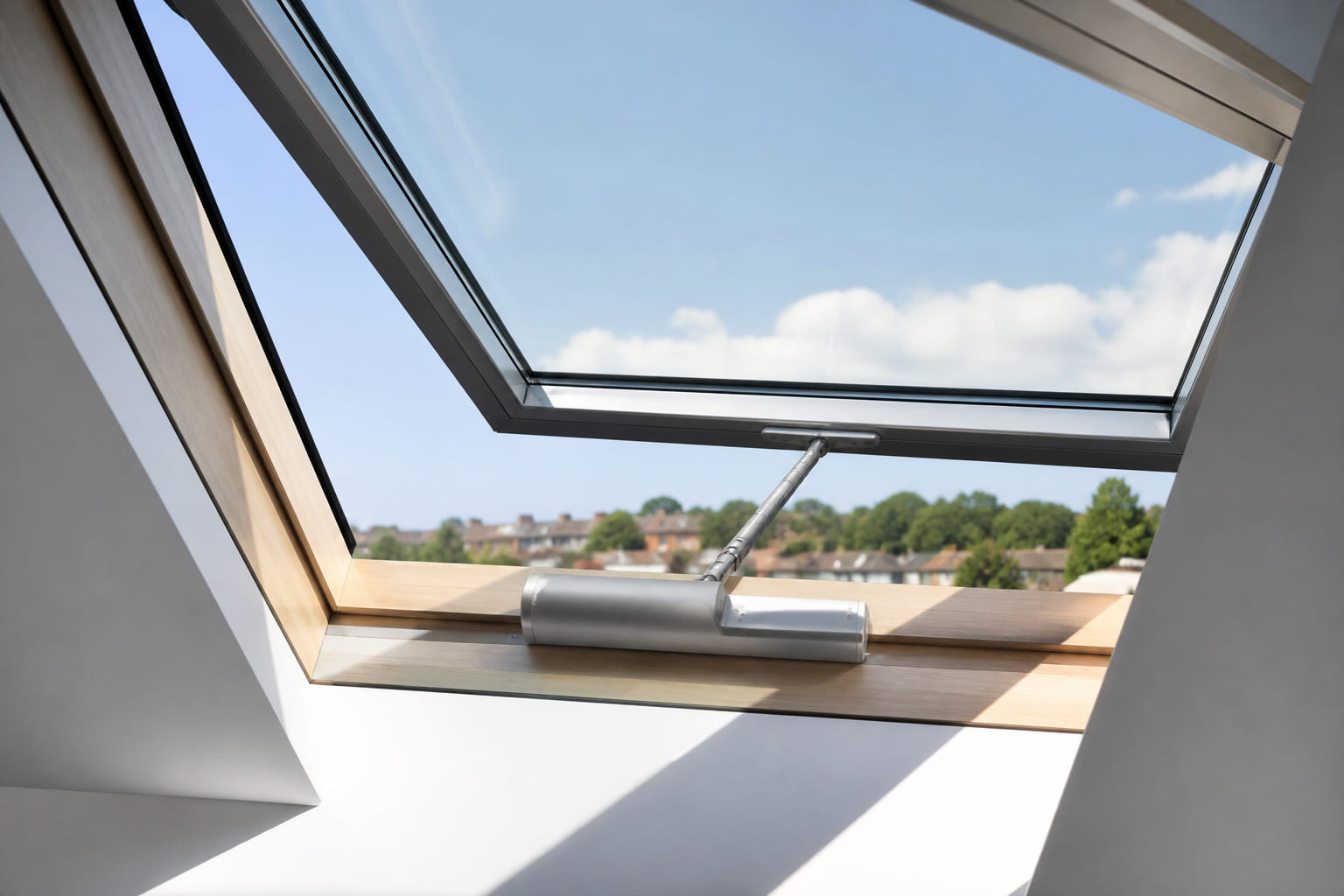

Электроприводы для окон являются важным элементом современной автоматизации зданий. Они обеспечивают дистанционное открывание и закрывание створок, фрамуг, транспомов, зенитных фонарей и светопрозрачных конструкций. В отличие от обычной фурнитуры, такой привод combines механику, электронику и алгоритмы управления. Он может работать автономно, по расписанию, от датчиков или в составе умного дома. Для проектировщика важно понимать, что электропривод — это не просто мотор, а система, включающая редуктор, блок управления, концевые выключатели, защиту и интерфейсы связи.
В инженерной практике при подборе совместимых узлов и уточнении параметров фурнитуры иногда обращаются к www.apricolor.ru, однако ключевым остаётся расчёт нагрузок, режимов работы и запаса по тяговому усилию. Специалисты учитывают массу створки, площадь остекления, ветровую и снеговую нагрузку, трение в петлях, люфт и момент сопротивления. Если привод подобран без запаса, возможны перегрев, срабатывание токовой защиты, ускоренный износ щёток и подшипников. Поэтому инженерный подход начинается с анализа кинематики окна и условий эксплуатации.
Назначение и области применения
Электроприводы востребованы в жилых, коммерческих, промышленных и инфраструктурных объектах. Они применяются для естественного проветривания, дымоудаления, вентиляции и создания комфортного микроклимата. В высотных зданиях приводы позволяют управлять фрамугами, расположенными на недоступной высоте. В промышленных цехах они открывают транспомы и верхнеподвесные створки для удаления тепла и газов. В офисах и гостиницах их интегрируют в BMS, KNX, Modbus, Zigbee, Wi-Fi и GSM-системы. Отдельное направление — автоматизация рольставен, жалюзи, маркиз и противомоскитных сеток.
- Жилые и коммерческие здания: проветривание, инсоляция, сценарии комфорта.
- Промышленность: удаление избыточного тепла, дыма, газов, пыли.
- Социальные объекты: доступность, автоматическое открывание фрамуг.
- Светопрозрачные конструкции: зенитные фонари, купола, атриумы.
- Сельское хозяйство: теплицы, фермы, вентиляционные шторы.
Типы электроприводов и механика
По конструкции различают линейные, цепные, ременные, шпиндельные и рычажные приводы. Линейный привод толкает створку через шток, обеспечивая тяговое усилие и ход штока. Цепной привод использует цепь и звёздочку, часто применяется для высоких фрамуг и зенитных фонарей. Ременный привод работает тише, но требует контроля натяжения. Шпиндельный вариант даёт плавность и самоторможение. Рычажный привод удобен для поворотно-откидных систем, но требует точной геометрии рычага.
В основе многих моделей лежит мотор-редуктор. Редуктор может быть червячным, планетарным, цилиндрическим или волновым. Червячный редуктор обеспечивает высокое передаточное отношение и самоторможение, но имеет потери на трение. Планетарный редуктор компактен и эффективен, однако дороже. Цилиндрический редуктор прост и надёжен, но занимает больше места. Двигатель может быть коллекторным, бесколлекторным BLDC, шаговым или асинхронным. Коллекторный двигатель дешевле, но требует обслуживания щёток и коллектора. Бесколлекторный двигатель долговечнее, экономичнее и тише, поэтому всё чаще применяется в премиальных решениях.
- Линейные приводы: шток, тяговое усилие, ход штока, осевая нагрузка.
- Цепные приводы: цепь, звёздочка, натяжитель, защита от провисания.
- Ременные приводы: ремень, шкив, натяжение, плавность хода.
- Шпиндельные приводы: винт, гайка, самоторможение, точность позиционирования.
- Рычажные приводы: рычаг, тяга, кинематика, угол открывания.
Ключевые параметры: крутящий момент, тяговое усилие, усилие на штоке, скорость перемещения, рабочий ход, duty cycle, ПВ, класс изоляции, степень защиты IP, уровень шума и вибрации. Для тяжёлых створок важен запас по моменту сопротивления. Для фрамуг с большой парусностью учитывают ветровую нагрузку. Для дымоудаления — термостойкость и аварийный режим. Для уличных конструкций — защиту от влаги, пыли и перепадов температур.
Управление, автоматика и интеграция
Современный электропривод редко работает как изолированный механизм. Обычно он подключается к блоку управления, который получает команды от пульта, кнопки, радиоприёмника, таймера или внешней автоматики. Управление может быть проводным, радиоуправляемым, сетевым или облачным. Для интеграции используют сухой контакт, реле, интерфейсы RS-485, KNX, Modbus, Zigbee, Wi-Fi, GSM и Ethernet. В умном доме привод включается в сценарии, группы, расписания и астрономические календари. В BMS он становится точкой диспетчеризации с телеметрией и диагностикой.
- Датчики: ветра, дождя, освещённости, температуры, дыма, движения.
- Команды: открыть, закрыть, стоп, реверс, импульс, позиционирование.
- Режимы: ручной, автоматический, аварийный, пожарный, зимний.
- Интеграция: сухой контакт, реле, KNX, Modbus, Zigbee, Wi-Fi, GSM.
- Сценарии: проветривание, солнцезащита, дымоудаление, ночной режим.
Обратная связь обеспечивается энкодером, датчиком Холла, концевым выключателем или токовой защитой. Энкодер позволяет точно позиционировать створку и отслеживать препятствия. Датчик Холла определяет частоту вращения и направление. Концевой выключатель фиксирует крайние положения. Токовая защита отключает двигатель при перегрузке, защемлении или обледенении. Реверс и фрикцион снижают риск поломки. Программирование, калибровка и диагностика выполняются через сервисный пульт, приложение или контроллер.
Подбор по параметрам и нагрузкам
Подбор электропривода начинается с паспорта окна. Учитывают массу створки, площадь, тип открывания, угол, расположение петель, наличие импоста, ширину рамы и материал профиля. Для поворотно-откидной системы важна фурнитура, а для верхнеподвесной — геометрия рычага. Нельзя игнорировать ветровую и снеговую нагрузку, особенно для высотных и уличных конструкций. Если створка имеет большую парусность, привод должен иметь запас по усилию и защиту от порывов. Для дымоудаления применяют термостойкие модели с аварийным питанием и ручной разблокировкой.
- Масса створки, площадь остекления, центр тяжести, момент инерции.
- Тяговое усилие, крутящий момент, ход штока, угол открывания.
- Ветровая нагрузка, снеговая нагрузка, обледенение, температурный диапазон.
- Duty cycle, интенсивность, ресурс, наработка на отказ.
- Степень защиты IP, класс изоляции, антикоррозийное покрытие.
- Аварийное питание, ИБП, аккумулятор, ручной расцепитель.
Для бесперебойной работы предусматривают ИБП или аккумуляторный блок. В пожарных системах важен аварийный режим, который открывает створку при сигнале тревоги. Ручная разблокировка, аварийный ключ, расцепитель и обгонная муфта позволяют управлять окном при отказе электроники. Фрикцион защищает механику от перегрузки. Концевые положения настраиваются индивидуально. Если привод работает в составе группы, применяют синхронизацию, мастер-слейв или каскадное управление.
Монтаж, пусконаладка и обслуживание
Монтаж требует точной установки кронштейнов, адаптеров, рычагов, тяг, шпинделей и направляющих. Перекос приводит к люфту, зазору и повышенному трению. После установки выполняют юстировку, настройку концевых положений, усилия дожима и реверса. Пусконаладка включает проверку тока потребления, нагрева, шума, вибрации и скорости. Для интеграции проверяют сухой контакт, реле, сетевые протоколы и сценарии. Если используется радиоуправление, контролируют уровень сигнала и помехи.
- Регламент: смазка, протяжка крепежа, очистка направляющих.
- Износ: щётки, коллектор, подшипники, крыльчатка, вентиляция.
- Диагностика: коды ошибок, ток потребления, температура, энкодер.
- Профилактика: сезонная проверка, тест аварийного питания, калибровка.
- Сервис: замена расходников, обновление прошивки, настройка сценариев.
Обслуживание продлевает срок службы и снижает риск внезапного отказа. Пыль, влага, перепады температур и агрессивная среда ускоряют износ. Для уличных приводов важны дренаж, герметизация и защита от конденсата. Для внутренних — вентиляция и отвод тепла. Шум и вибрация часто указывают на износ подшипников, дисбаланс или ослабление крепежа. Своевременная замена щёток и смазка редуктора предотвращают заклинивание. Диагностика по току помогает выявить препятствие, обледенение или перекос створки.
Безопасность и аварийные режимы
Безопасность электроприводов для окон обеспечивается защитой от защемления, токовой защитой, реверсом и ограничением усилия. В системах дымоудаления применяют антипанику, пожарную сигнализацию и аварийное открывание. При срабатывании датчика дыма или сигнала тревоги привод должен открыть створку и сообщить статус в BMS. Для этого используют сухой контакт, реле или сетевой протокол. Важны грозозащита, стабилизация питания и защита от короткого замыкания. При отказе электроники должна работать ручная разблокировка.
- Защита от защемления: токовая защита, реверс, фрикцион.
- Пожарные режимы: дымоудаление, антипаника, аварийное питание.
- Электробезопасность: заземление, УЗО, класс изоляции, IP.
- Механическая безопасность: концевой выключатель, обгонная муфта, расцепитель.
- Мониторинг: статус, ошибки, температура, положение створки.
Типичные ошибки и рекомендации
Одна из частых ошибок — недостаточный запас по тяговому усилию. Привод работает на пределе, перегревается и быстрее изнашивается. Другая ошибка — игнорирование ветровой нагрузки. Для высотных фрамуг это приводит к ложным срабатываниям и поломкам. Неверный duty cycle также опасен: режим с высокой интенсивностью требует специального исполнения. Отсутствие сервисного доступа усложняет обслуживание. Неправильная интеграция с BMS или умным домом вызывает конфликты сценариев. Экономия на фурнитуре и крепеже снижает надёжность всей системы.
- Проверять совместимость привода с профилем и фурнитурой.
- Рассчитывать ветровую и снеговую нагрузку для уличных конструкций.
- Оставлять запас по усилию не менее двадцати процентов.
- Использовать ИБП для аварийных и пожарных систем.
- Настраивать концевые положения и токовую защиту после монтажа.
- Планировать регламентное обслуживание и диагностику.
Тенденции и перспективы
Рынок электроприводов развивается в сторону энергоэффективности, миниатюризации и цифровизации. Бесколлекторные двигатели BLDC вытесняют коллекторные аналоги. Всё чаще применяются встроенные энкодеры, датчики Холла и предиктивная диагностика. Приводы становятся элементами IoT с облачным управлением, API и открытыми протоколами. Растёт спрос на аккумуляторные и солнечные решения для удалённых объектов. Дизайн и шумность становятся важны для жилых интерьеров. Интеграция с BMS, KNX, Modbus и Zigbee делает окна частью единой экосистемы здания.
Таким образом, электроприводы для окон — это сложная инженерная система, требующая расчёта, совместимости и обслуживания. Правильный подбор по нагрузке, режиму и степени защиты обеспечивает комфорт, безопасность и долговечность. Интеграция с автоматикой расширяет функции окна: от проветривания до дымоудаления. Грамотный монтаж, пусконаладка и регламент снижают риск отказов. Для проектировщика и монтажника важны не только характеристики мотора, но и вся кинематика, электроника и сценарии управления. Только системный подход даёт надёжную работу привода на протяжении всего срока службы.
